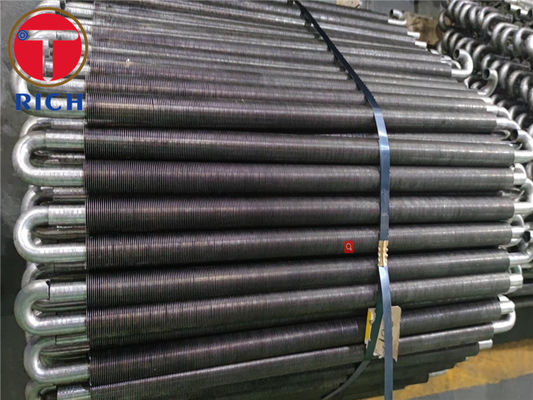

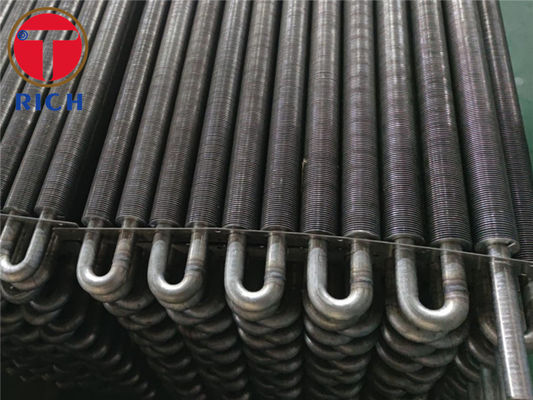

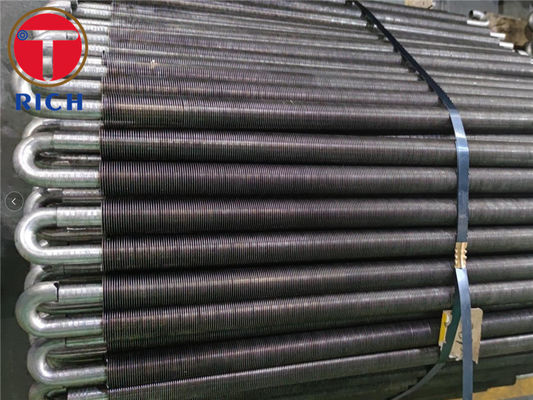

El cambiador de calor de la horquilla de Brown Fintube Aisi integró grueso del tubo de aleta 1m m

Fintube de color marrón intercambiador de calor de la horquilla de color marrón Fintube incrustado tubo con aletas

El equipo de la línea de producción de tubos con aletas incrustadas se fabrica con éxito después de muchos años

El equipo se ha actualizado y se ha convertido en una herramienta muy útil para el mercado.

En la actualidad, el sistema de control de PLC es el más avanzado de los sistemas de control de tuberías.

El modo se desarrolla de acuerdo con los requisitos de producción doméstica, operación sencilla - procesamiento -

Las instalaciones de apoyo completas, y los productos producidos pueden ser comparables con equipos avanzados

El tubo con aletas espirales con incrustaciones consiste en preprocesar una ranura espiral con una cierta anchura y profundidad en el tubo de acero,

y luego incrustar la cinta de acero en el tubo de acero en el torno en el proceso de enrollamiento, debido a una cierta precarga,

la cinta de acero estará bien atada en la ranura en espiral, de modo que se asegure un cierto área de contacto entre el acero

Para evitar que la cinta de acero se desprenda y se caiga, los dos extremos del tubo de acero deben ser separados.

Para facilitar la incrustación, debe haber un cierto espacio lateral entre el tubo de acero y el tubo de acero.

Si el espacio libre lateral es demasiado pequeño para formar interferencias, el proceso de mosaico es difícil

Además, la cinta de acero enrollada siempre tiene un cierto rebote, lo que hace que la cinta de acero

y la superficie inferior de la ranura en espiral no puede estar bien conectada.

Requisitos de transformación de productos para equipos incorporados de tubos de aleta espiral (incorporados)

1 profundidad y estabilidad del mosaico

1.1 Ensayos de fuerza de arranque: más de 8 kg o desgarro de la cinta de aluminio

1.2 Profundidad de incrustación: 0,35 ~ 0.5, según el grosor de la pared del tubo del horno

1.3 estabilidad de la incrustación: la muestra de fuerza de extracción de la primera pieza en cada turno cumple los requisitos del punto 1.1

1.4 el tubo incrustado deberá estar hecho de acero inoxidable y acero al carbono y el espesor de la pared del tubo deberá

no inferior a 2 mm

1.5 diámetro de la tubería incrustada DN20 ~ 38 (norma británica-estadounidense de acuerdo con los requisitos de 1.5)

1.6 no haya grietas o grietas en la superficie del tubo después de su inserción

1.7 la altura de la pieza incrustada se calculará de acuerdo con el diámetro de la tubería, generalmente la mitad del diámetro de la tubería,

pero no superior a 57 mm

2 exactitud dimensional del producto

2.1 la longitud total del segmento del ala es - 5 mm ~ + 5 mm, y la precisión del movimiento del segmento es - 0,3 mm ~ + 0,4 mm

2.2 espaciado entre las rebanadas + 0,21 mm o más

2.3 perpendicularidad de las aletas y de las tuberías de acero - 1 grado a + 1 grado

2.4 la planitud de la incrustación es de -0,1 mm ~ + 0,1 mm, excepto la diferencia de altura causada por la tolerancia de espesor de la aleta misma

2.5 diferencia de altura de la incrustación - 0,1 mm ~ + 0,1 mm, excepto la diferencia de altura causada por la tolerancia dimensional de la aleta misma

2.6 en las condiciones del mismo material de tubería de acero, el mismo ancho y número de aletas, la longitud de los tubos con aletas diferentes

cambia igual después de incrustar

3 velocidad del mosaico

El diámetro exterior de la tubería base es 20 ~ 50 de acuerdo con el diámetro de la tubería y la separación de la hoja
