KL Fin Tube con diseño en L con patas agrupadas para una alta eficiencia de transferencia de calor y resistencia a la corrosión
Detalles del producto
Tubo aleteado KL con aleta en L moleteada
,Tubo aleteado de alta eficiencia en transferencia de calor
,Tubo de intercambiador de calor resistente a la corrosión
Tubo de aletas KL (tubo de aletas de tipo KL para intercambiadores de calor)
Material / Descripción del producto

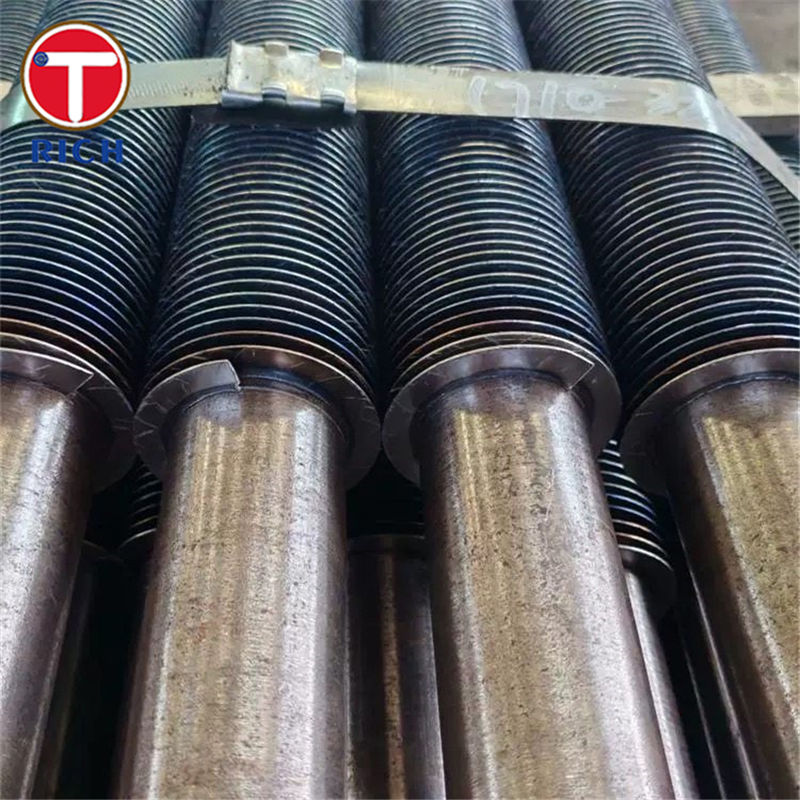

El tubo de aleta KL (tubo de aleta con patas en L de tipo KL) es un tubo de aleta envuelto en el que una tira de aleta en forma de L se enrolla helicoidalmente en un tubo base pre-arrollado.El rodillo y el pie en L crean un bloqueo mecánico apretado y un gran área de contacto de metal a metal, mejorando la eficiencia de transferencia de calor y la estabilidad de la unión de las aletas en comparación con las aletas estándar L o LL.
Los materiales típicos de los tubos de base incluyen acero al carbono sin costuras (ASTM A179, A192, A210 grado A1), acero de baja aleación (ASTM A213 T11) y acero inoxidable (ASTM A213 TP304).Los tubos de aleta KL se utilizan principalmente en intercambiadores de calor refrigerados por aire, enfriadores de gas y paquetes de aletas compactos en las plantas de energía, petroquímica y de procesamiento de gas.
Especificaciones
Tubos de base
-
Diámetro exterior: aproximadamente 12,7 ∼ 50,8 mm (1⁄2" ∼ 2")
-
espesor de la pared: normalmente ≥ 1,65 mm, según la presión y el código de diseño
-
Materiales (ejemplos): ASTM A179, A192, A210 Gr A1, A213 T11, A213 TP304
Geometría de las aletas
-
Altura de las aletas: aproximadamente 8 ̊20 mm
-
espesor de las aletas: alrededor de 0,3 ∼ 0,8 mm
-
Ancho de las aletas: alrededor de 812 aletas por pulgada
-
Materiales de aletas: aluminio o cobre
Rango de temperatura
-
El límite superior de diseño habitual en el servicio de los enfriadores de aire: alrededor de 250 °C, sujeto a la aleación de los tubos, el material de las aletas y el código de diseño.
Características clave
-
Fuerte enlace de aleta a tubo con tubo de base retorcido y aleta de pie en L
-
Alta eficiencia de transferencia de calor debido al gran área de contacto con el metal
-
Buena resistencia al ciclo térmico y a las vibraciones
-
Combinaciones flexibles de materiales de tubos y aletas para adaptarse al proceso
Nuestras ventajas
-
Ciclos térmicos y aflojamiento de aletas
Los tubos de aleta KL mantienen la aleta mecánicamente bloqueada en la superficie del tubo enrollado, manteniendo el rendimiento después de repetidos ciclos de inicio-parada y temperatura. -
Corrosión y selección de materiales
Combinamos los grados de los tubos con el servicio:-
ASTM A179 / A192 / A210 Gr A1 para trabajos limpios o ligeramente corrosivos
-
ASTM A213 T11 para gases de combustión de temperatura superior o ligeramente corrosivos
-
ASTM A213 TP304 y otras opciones de acero inoxidable o de Cu?? Ni para medios más agresivos
-
-
Limpieza y limpieza
La altura de las aletas y la inclinación se seleccionan para que los haces puedan limpiarse con chorros de aire, vapor o agua sin dañar las aletas, manteniendo la capacidad estable durante la vida del intercambiador. -
Costo frente a las aletas extruidas
El tubo de aleta KL ofrece una unión más fuerte y un mejor rendimiento térmico que las aletas L/LL básicas, pero con un costo más bajo y una mayor flexibilidad del material que las aletas totalmente extrudidas en muchas aplicaciones. -
Normas y documentación
Los tubos de base se producen de acuerdo con las normas ASTM/ASME, EN, JIS, GOST o GB con informes completos de ensayos de materiales y trazabilidad para respaldar los códigos de diseño internacionales.
Composición química
| Grado | Estándar | C (%) | Si (%) | En el caso de los productos químicos | P max (%) | S máximo (%) | Cr (%) | Mo (%) | Ni (%) |
|---|---|---|---|---|---|---|---|---|---|
| Las especificaciones de la norma ASTM A179 | A179 | 0.06 ¢0.18 | ≤ 025 | 0.27 ¢ 0.63 | 0.035 | 0.035 | ¿Qué quieres decir? | ¿Qué quieres decir? | ¿Qué quieres decir? |
| Las especificaciones de la norma ASTM A192 | A192 | 0.06 ¢0.18 | ≤ 025 | 0.35 ¢ 0.65 | 0.025 | 0.020 | ¿Qué quieres decir? | ¿Qué quieres decir? | ¿Qué quieres decir? |
| Se aplicarán los siguientes requisitos: | A210 | ≤ 027 | ≤ 010 | ≤ 093 | 0.035 | 0.035 | ¿Qué quieres decir? | ¿Qué quieres decir? | ¿Qué quieres decir? |
| Se aplicarán los siguientes requisitos: | A213 | 0.05 ¢0.15 | 0.50 ¢1.00 | 0.30 ¢ 0.60 | 0.025 | 0.035 | 1.00 ¥1.50 | 0Es un calibre.44.65 | ¿Qué quieres decir? |
| Se aplicarán los siguientes requisitos: | A213 | ≤ 008 | ≤ 100 | ≤ 2 años00 | 0.045 | 0.03 | 18.0 ¢20.0 | ¿Qué quieres decir? | 8.0 ¢ 11.0 |
Propiedades mecánicas
| Grado | Estándar | Min de resistencia a la tracción (MPa) | Producción min (MPa) | El alargamiento min (%) | Límites típicos de dureza |
|---|---|---|---|---|---|
| Las especificaciones de la norma ASTM A179 | A179 | 325 | 180 | 35 | alrededor de 72 HRB máximo |
| Las especificaciones de la norma ASTM A192 | A192 | 325 | 180 | 35 | HB/HRB máximo especificado |
| Se aplicarán los siguientes requisitos: | A210 | 415 | 255 | 30 | según A210 |
| Se aplicarán los siguientes requisitos: | A213 | 415 | 205,220 | 30 | alrededor de 85 HRB max. |
| Se aplicarán los siguientes requisitos: | A213 | 515 | 205 | 35 | aproximadamente 192 HBW máximo |
Normas y campos de aplicación aplicables
Las normas aplicables:Las especificaciones de la norma ASTM/ASME A179, A192, A210, A213; EN 10216 / EN 10217; JIS G3461 / G3462; las normas correspondientes GOST y GB para tubos con aletas y refrigeradores de aire.
Campos de aplicación:
-
Generación de electricidad ️ condensadores refrigerados por aire, enfriadores de gas de la caldera y bobinas de recuperación de calor residual
-
Gas y petróleo/petroquímica - intercambiadores de calor refrigerados por aire, refrigeradores de compresores, economizadores con aletas
-
Refrigeradores de gas y unidades de recuperación de calor de los gases residuales
-
Instalaciones químicas y de fertilizantes
-
HVAC y refrigeración industrial refrigeradores secos y intercambiadores de calor de bobina de aletas
P: ¿ Es usted una empresa comercial o un fabricante?
R: Fabricante, también puede hacer comercio.
P: ¿Cuánto dura su plazo de entrega?
R: En general, es de 10-15 días si las mercancías están en stock, o es de 30-40 días si las mercancías no están en stock,
Es según la cantidad.
P: ¿Proporciona muestras? ¿Es gratis o extra?
R: Sí, podríamos ofrecer la muestra de forma gratuita, pero necesitamos pagar el costo del flete.
P: ¿ Cuáles son sus términos de pago?
R: Pago <=2000USD, 100% por adelantado. Pago>=2000USD, 30% T/T por adelantado, saldo antes del envío.
Si tiene alguna otra pregunta, no dude en ponerse en contacto conmigo.
-
