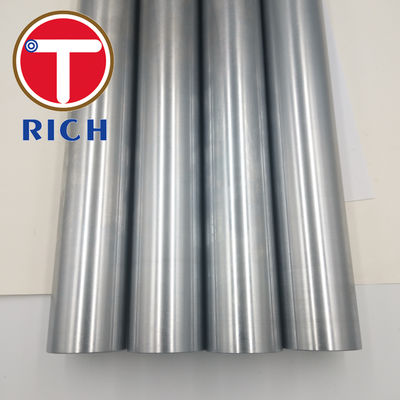

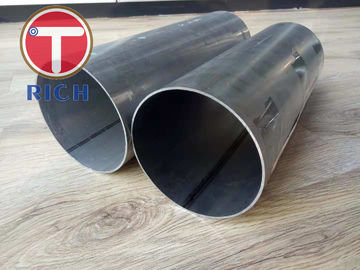

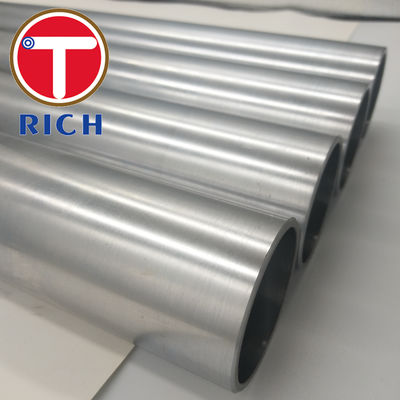

Tubo de acero inoxidable soldado de gran diámetro ASTM A554 para sistemas de escape de automóviles resistentes a la corrosión con integridad de soldadura controlada

El diámetro exterior, la ovalidad, el espesor de la pared y la condición del extremo influyen directamente en el ajuste entre el tubo, la carcasa del silenciador, la conexión del convertidor catalítico, la abrazadera, la brida y el acoplamiento flexible. Los tubos calibrados se pueden suministrar con controles dimensionales específicos del proyecto para soldadura automatizada, ensamblaje robótico y conexiones de juntas deslizantes.

El tipo 409 es un acero inoxidable ferrítico estabilizado con titanio ampliamente seleccionado para sistemas de escape de automóviles porque combina resistencia a la oxidación, rendimiento ante fatiga térmica, soldabilidad y costo de material controlado. Puede desarrollar decoloración superficial u oxidación superficial durante el servicio, particularmente en ambientes húmedos o que contienen cloruro.

El tipo 304 contiene aproximadamente entre un 18 y un 20 % de cromo y entre un 8 y un 10,5 % de níquel. Proporciona mejor resistencia a la corrosión general y mejor apariencia exterior que el Tipo 409, lo que lo hace adecuado para puntas de escape visibles y sistemas de escape de alto rendimiento.

Los tipos 316 y 316L contienen aproximadamente entre un 2 y un 3 % de molibdeno. Proporcionan una resistencia mejorada a la corrosión localizada donde el conjunto de escape está expuesto a la sal de la carretera, atmósferas costeras, humedad persistente o condensado químicamente agresivo.

El tubo se puede producir con una altura controlada del cordón de soldadura y una respuesta mecánica circunferencial constante para el doblado con mandril, el doblado por giro, la expansión, la reducción, el abocardado, el rebordeado, el estampado y el ranurado de los extremos.

Para curvaturas severas, la relación entre el diámetro del tubo, el espesor de la pared, el radio de curvatura, la posición de la soldadura y la condición del material se debe confirmar antes de la producción. Los grados austeníticos normalmente proporcionan un mayor alargamiento, mientras que los grados ferríticos estabilizados proporcionan una menor expansión térmica y pueden reducir la distorsión durante el ciclo térmico.

Los tubos de escape de los automóviles están expuestos repetidamente a calentamiento y enfriamiento durante el funcionamiento del motor. La calidad del material, la calidad de la soldadura, la tensión residual, la geometría del tubo y la restricción de los componentes afectan la resistencia a la fatiga térmica.

Los aceros inoxidables austeníticos tienen una expansión térmica relativamente alta. Los grados de escape ferríticos, como el 409, tienen una menor expansión térmica, lo que puede resultar ventajoso en componentes expuestos a cambios repetidos de temperatura.

La soldadura continua automática proporciona una costura longitudinal estable sin metal de aportación añadido. Se pueden aplicar monitoreo de soldadura en línea y pruebas no destructivas complementarias para identificar fusiones incompletas, discontinuidades de soldadura o rutas de fuga antes de que el tubo ingrese a la fabricación del componente.

Preocupación por las adquisiciones:Los tubos de pared delgada y de gran diámetro pueden volverse ovalados durante el conformado, el corte, el transporte o el doblado. La ovalidad excesiva provoca un ajuste inestable, una profundidad de inserción inconsistente, fugas en la abrazadera y variación de la soldadura robótica.

Nuestro método de control:El diámetro exterior, la ovalidad, el espesor de la pared, la rectitud, la longitud del corte y la geometría del extremo se inspeccionan de acuerdo con un plan de control aprobado. Los tubos que requieren un ajuste más estrecho se pueden pasar mediante operaciones de dimensionamiento y calibración. Se pueden utilizar calibres específicos del proyecto para extremos expandidos, extremos reducidos y conexiones deslizantes.

Registros disponibles:Informe de inspección dimensional, informe de inspección del primer artículo, resultados de medición y datos de capacidad del proceso mediante acuerdo.

Preocupación por las adquisiciones:Una costura longitudinal visualmente aceptable aún puede contener defectos locales que se abren durante la flexión, la expansión o el ciclo térmico.

Nuestro método de control:Los parámetros de soldadura se monitorean durante la producción y la costura se puede evaluar mediante pruebas de corrientes parásitas, pruebas de fugas de aire bajo el agua, pruebas hidrostáticas, aplanamiento, ensanchamiento, expansión o examen metalográfico de acuerdo con el plan de inspección ordenado. La profundidad de eliminación del cordón de soldadura se controla para evitar un adelgazamiento excesivo adyacente a la costura.

Registros disponibles:Informe de pruebas no destructivas, macrografía de soldadura, resultado de aplanamiento, resultado de expansión y muestras de producción retenidas.

Preocupación por las adquisiciones:Elegir acero inoxidable sólo por el precio puede provocar perforaciones prematuras, manchas exteriores excesivas o costes de material innecesarios.

Nuestro método de control:La selección del grado se basa en la posición de los componentes, la temperatura máxima de funcionamiento, la exposición al condensado, la exposición a la sal del camino, la vida útil requerida, los requisitos de apariencia y la severidad del conformado aguas abajo. El tipo 409 normalmente se considera para sistemas de bajos de costo controlado, el tipo 304 para una apariencia mejorada y resistencia a la corrosión general, y el tipo 316 o 316L para ambientes que contienen cloruro más agresivos.

Registros disponibles:Trazabilidad del número de calor, análisis químico, certificado de propiedad mecánica, identificación positiva del material cuando se especifique y documentación EN 10204 3.1.
