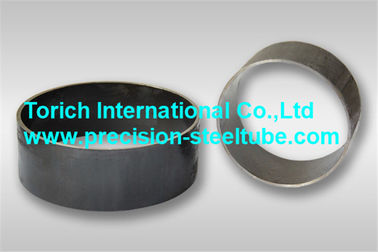

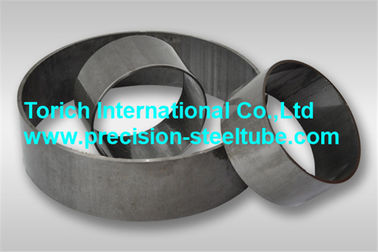

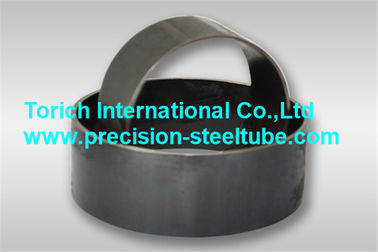

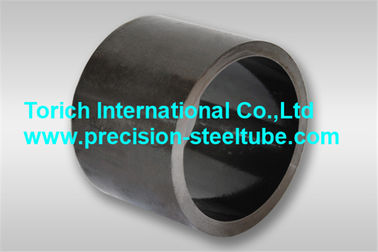

Tubos de acero automotrices del SAE J525, DOM dibujados sobre la tubería del mandril recocida
Detalles del producto
tubería de acero con poco carbono
,Tubería mecánica de acero
SAE J525 Tubos de acero para automóviles, tuberías y tubos de acero para automóviles DOM
Detalle rápido:
SAE J525 Tubos de acero de bajo carbono soldados en frío para doblar y quemar
Rango de tamaños:O.D.:30-350mm W.T.:1-15mm L: 12000mm o cortado en piezas cortas según la longitud especificada
Aplicaciones:para el flexión y el despegamiento, piezas de automóviles
Fabricación:
El tubo está hecho de acero laminado plano en forma de tubo, cuyos bordes se unen y fusionan mediante soldadura por resistencia eléctrica.la tubería está normalizada y sometida a una operación de extracción en frío que deberá dar lugar a una reducción mínima del 15% de las dimensiones de la sección transversal, de los cuales el 8% consistirá en una reducción del grosor de la pared.el tubo se normaliza mediante un método controlado por la atmósfera para producir un producto terminado que cumpla todos los requisitos de la SAJ525.
Dimensiones y tolerancias:
Las tolerancias aplicables al diámetro exterior y al diámetro interior del tubo figuran en el cuadro 1.
Las tolerancias aplicables al grosor de la pared del tubo figuran en el cuadro 2.
Las tolerancias dimensionales solo pueden aplicarse a dos de las tres dimensiones de los tubos (OD, ID o pared)
Salvo acuerdo en contrario entre el cliente y nosotros, se aplicarán tolerancias dimensionales a las dimensiones del tubo OD y de la pared.
| Cuadro 1 - Tolerancia del diámetro exterior de los tubos | |||||||
| Tubos nominales OD mm | Las normas de seguridad OD ± mm | Las normas de seguridad ID ± mm | |||||
| Hasta las 9.50 | 0.05 | 0.05 | |||||
| Más de 9,50 a 15,88 inclusive | 0.06 | 0.06 | |||||
| Más de 15,88 a 50,80 inclusive | 0.08 | 0.08 | |||||
| Más de 50,8 a 63,50 inclusive | 0.10 | 0.10 | |||||
| Más de 63,50 a 76,20 inclusive | 0.13 | 0.13 | |||||
| Más de 76,20 a 100,00 inclusive | 0.15 | 0.15 | |||||
| La tolerancia WT no será superior al 10% | |||||||
| Cuadro 2 - Tolerancia del espesor de la pared de los tubos | |||||||
| El valor nominal espesor de la pared | OD nominal A través de 22 mm ± mm | OD nominal 22-48 mm ± mm | OD nominal 48 a 100 mm ± mm | ||||
| 0.89 | 0.05 y 0.05 | 0.05 y 0.05 | 0.05 y 0.05 | ||||
| 1.00 | 0.05 y 0.05 | 0.05 y 0.08 | 0.05 y 0.08 | ||||
| 1.25 | 0.05 y 0.05 | 0.05 y 0.08 | 0.05 y 0.08 | ||||
| 1.50 | 0.05 y 0.05 | 0.05 y 0.08 | 0.05 y 0.08 | ||||
| 1.65 | 0.05 y 0.05 | 0.05 y 0.08 | 0.05 y 0.08 | ||||
| 2.00 | 0.05 y 0.05 | 0.05 y 0.08 | 0.05 y 0.08 | ||||
| 2.11 | 0.05 y 0.05 | 0.05 y 0.08 | 0.05 y 0.08 | ||||
| 2.410 | 0.05 y 0.05 | 0.05 y 0.08 | 0.08/0. ¿Qué quieres decir?08 | ||||
| 2.500 | 0.05 y 0.08 | 0.05 y 0.10 | 0.08/0. ¿Qué quieres decir?08 | ||||
| 2.770 | 0.05 y 0.08 | 0.05 y 0.10 | 0.08/0. ¿Qué quieres decir?08 | ||||
| 3.000 | 0.05 y 0.08 | 0.05 y 0.10 | 0.08/0. ¿Qué quieres decir?08 | ||||
| 3.050 | 0.05 y 0.08 | 0.05 y 0.10 | 0.08/0. ¿Qué quieres decir?08 | ||||
| 3.40 | - | 0.05 y 0.10 | 0.08/0. ¿Qué quieres decir?08 | ||||
| 3.75 | - | 0.05 y 0.10 | 0.08/0. ¿Qué quieres decir?08 | ||||
| 4.00 | - | 0.08/0. ¿Qué quieres decir?10 | 0.08/0. ¿Qué quieres decir?10 | ||||
| 4.19 | - | 0.08/0. ¿Qué quieres decir?10 | 0.08/0. ¿Qué quieres decir?10 | ||||
| 4.57 | - | 0.10/0.10 | 0.08/0. ¿Qué quieres decir?13 | ||||
| 5.00 | - | 0.10/0.13 | 0.10/0.13 | ||||
| Cuadro 2 - Requisitos químicos | |||||||
| El elemento | % | ||||||
| El carbono | 0.06-0. ¿Qué quieres decir?18 | ||||||
| El manganeso | 0.30 a 0.60 | ||||||
| Fósforo | 0.040 máximo | ||||||
| El azufre | 0.050 máximo | ||||||
| Cuadro 3 - Propiedades mecánicas | |||||||
| Propiedades | Valor | ||||||
| Fuerza de rendimiento, min. | 170 MPa | ||||||
| Última fuerza, min. | Las demás: | ||||||
| Elongado en 50 mm, min | El 35% | ||||||
| Dureza (Rockwell B), máximo | 65.00 | ||||||
-
